| 加工定制：是 | 品牌：方鼎 | 型号：KDH61F-40P/DZH-50 |
| 材质：不锈钢 | 连接形式：焊接 | 种类：NRVG静音式 |
| 结构形式：升降式 | 公称通径：10-50mm | 适用介质：LO2、LN2、LAr、LNG C2H4等气、液体 |
| 形态：升降式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：气动 | 工作温度：低温 |
| 类型(通道位置)：二通式 | 规格：10-50 |
KDH61F-40P 低温真空夹套止回阀
CryogenicGlobe Valve Vacuum Jacketed
此类型专用低温止回阀适用于低温贮槽、槽车和罐车防止介质倒流，低温夹套内、外管可与真空管内、外管焊接，广泛用于LO2、LN2、LAr及其它低温介质，具有密封可靠的特点。
主要技术参数
公称压力：4.0MPa
适用介质：LO2、LN2、LAr、LNG C2H4等气、液体
适用温度：-196-+80℃
连接方式：承插焊;
介质流向：由下向上；
注意事项：氧气忌油
主要零件材料
阀体：ZGOCr18Ni9
阀盖：ZGOCr18Ni9
阀顶：0Cr18Ni9
阀瓣密封件：PCTFE

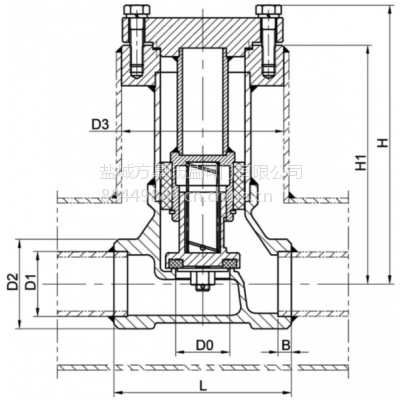

外形与安装连接尺寸
产品 代号 | H | H1 | L | D0 | D1 公制 | D1（Y） 英制 | D2 | D3 | B
| 重量KG |
DZH-25 | 78 | 131.5 | 90 | 25 | 32.5 | 34.5 | 43.5 | 82 | 8 | 2.40 |
DZH-32 | 90 | 141.5 | 105 | 32 | 38.5 | 43.2 | 53 | 101 | 8 | 3.50 |
DZH-40 | 99 | 173 | 120 | 40 | 45.5 | 48.7 | 62 | 101 | 8 | 3.86 |
DZH-50 | 112 | 176.5 | 140 | 50 | 57.5 | 61.1 | 72 | 126 | 10 | 5.35 |
