| 加工定制：是 | 品牌：方鼎 | 型号：KDH61Y-250P/F551DH25 |
| 材质：不锈钢 | 连接形式：焊接 | 种类：NRVG静音式 |
| 结构形式：升降式 | 公称通径：10-40mm | 适用介质：LO2 、LN2 、LAr、LNG、C2H4 等 |
| 形态：柱塞式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：气动 | 工作温度：-196℃～+80℃ |
| 类型(通道位置)：直通式 | 规格：10-40 |

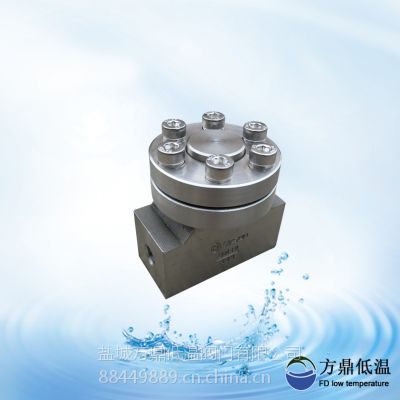

KDH61Y-250P 低温高压止回阀
High-PressureCryogenic Check Valve
此类型专用低温高压止回阀适用于低温贮槽、槽车和罐车防止介质到流，广泛用于LO2、 LN2、LAr 及其它低温介质，具有密封可靠的特点。
主要技术参数
公称压力：25.0Mpa
公称通径：10mm～40mm
适用介质：LO2 、LN2 、LAr、LNG、C2H4 等
适用温度：-196℃～+80℃
连接形式：焊接
介质流向：由阀瓣下面向上
主要零件材料
阀体、阀盖：不锈钢
阀瓣：堆焊司太立合金
外形与安装连接尺寸
产品 代号 | 通径 DN | H | L | D1 | D2 | L1 | 重量 KG |
F551DH10 | 12 | 110 | 90 | 14.5 | 32 | 10 | 4.2 |
F551DH15 | 15 | 110 | 90 | 18.5 | 36 | 10 | 4.5 |
F551DH20 | 20 | 130 | 120 | 25.5 | 52 | 15 | 6.8 |
F551DH25 | 25 | 130 | 120 | 32.5 | 52 | 15 | 7.2 |
F551DH32 | 32 | 180 | 170 | 38.5 | 75 | 15 | 10.4 |
F551DH40 | 40 | 180 | 170 | 45.5 | 75 | 15 | 10.8 |
